ЗАК " Деривация "

Picture background

2С38 ЗАК-57 «Деривация-ПВО» — российская плавающая боевая машина (БМ), вооружённая 57-мм пушкой 2А90. Данная машина создана на базе БМП-3 в рамках опытно-конструкторской работы «Деривация-ПВО».

Описание

«Деривация-ПВО» представляет собой мобильный зенитно-артиллерийский комплекс с пассивными средствами разведки и сопровождения воздушных целей.

Комплекс предназначен для борьбы с авиационными и крылатыми ракетами, самолетами, вертолетами, беспилотниками, а также с одиночными снарядами РСЗО, так же возможно применение по наземным и надводным легкобронированным целям. В состав комплекса входит боевая машина с пушкой высокой баллистики, машина технического обслуживания и транспортно-заряжающая машина 9Т260, которая может быстро перезарядить боевую машину прямо на поле боя.

Согласно открытым данным, дальность поражения пушки — 6 км, высота поражения, — до 4,5 км, темп стрельбы — 120 выстр./мин. Максимальная скорость поражаемых объектов — 500 м/с. Оптико-электронная система обнаружения и прицеливания боевой машины позволяет осуществлять панорамное наблюдение за местностью на 360º, а также вести секторный обзор.

Picture background

Состав комплекса

  • Боевая машина комплекса 2С38 ЗАК-37 выполнена на базе БМП-3.
  • Транспортно-заряжающая машина 9Т260 на шасси «Урал-4320-30».
  • Транспортное средство ТЗМ на шасси «Урал-4320-30».
  • Машина ремонтно-технического обеспечения (МРТО) 9В9005 2В119 на шасси «Урал-4320-1812-31».

Технические Характеристики

  • Шасси — БМП-3;
  • Вес — 21,5 т.;
  • Вооружение — ДУБМ с 57-мм автоматической пушкой 2А90 и 7,62-мм пулемёт ПКТМ.
  • Дальность поражения воздушных целей — 200 — 6000 м;
  • Дальность поражения наземных целей — 0 — 3000 м;
  • Высота поражения — 0 — 4500 м;
  • Темп стрельбы — 120 выстр./мин.;
  • Боекомплект — 148 выстр.;

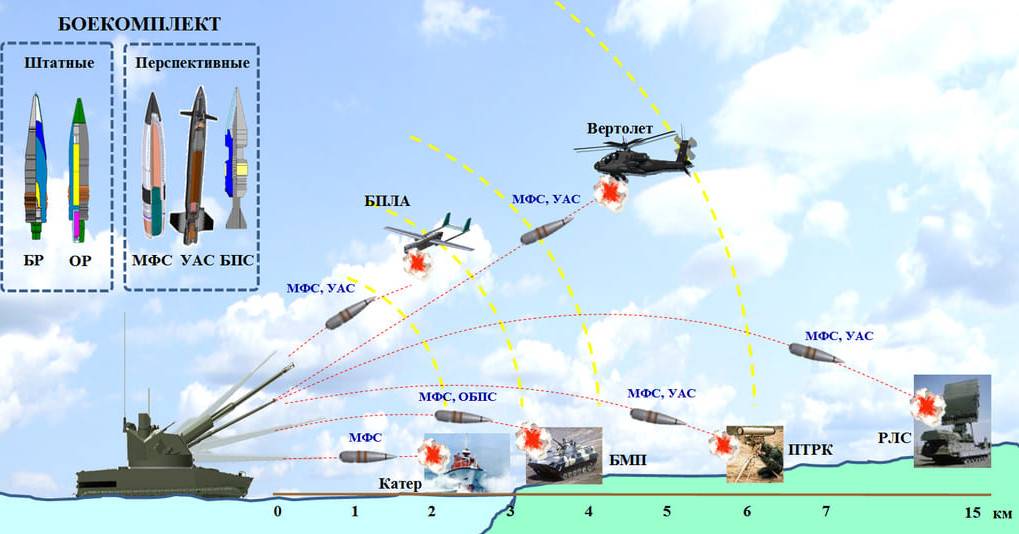

  • Боеприпасы — выстрел с осколочно-трассирующим снарядом 53-ОР-281У + выстрел с бронебойным снарядом 53-БР-281У + многофункциональный снаряд с дистанционным взрывателем + управляемый артиллерийский снаряд;
  • Угол наведения по вертикали — −5 — +75 град.;
  • Угол наведения по горизонтали — 360 град.;
  • Максимальная скорость поражаемых целей — 500 м/c;
  • Оптико-электронная система обнаружения и прицеливания — разработана компанией АО «Пеленг»
  • Дальность обнаружения цели размером 2,3 × 2,3 м тепловизионным каналом с вероятностью 80 % — 10 000 м;
  • Дальность распознавания цели размером 2,3 × 2,3 м тепловизионным каналом — 4 000 м;
  • Время загрузки боекомплекта — 20 мин.;
  • Расчет — 3 чел.
  • Преодоление водных преград — плавает

История

Опытные образцы машины впервые были представлены общественности в 2017 году. Проект комплекса «Деривация-ПВО» был представлен публике на международном военно-техническом форуме «Армия-2017» — пока ещё в виде макета. В 2020 году «Деривация ПВО» приняла участие в Параде Победы 9 мая в Москве.

Перспективы развития Picture background

Зенитный артиллерийский комплекс (ЗАК) «Деривация-ПВО» получит новые «умные» боеприпасы, испытания снарядов уже начались. Об этом сообщает пресс-служба «Уралвагонзавода» (УВЗ).

Согласно сообщению, наряду с уже принятыми боеприпасами калибра 57-мм, для комплекса разработаны выстрелы с многофункциональным, бронебойно-подкалиберным и управляемым снарядами. «Зенитный артиллерийский комплекс (ЗАК) 1К150 „Деривация-ПВО“ наряду с ранее принятыми на вооружение боеприпасами получит новые выстрелы с многофункциональным, бронебойно-подкалиберным и управляемым снарядами. Сегодня ведутся испытания указанных выстрелов»] ТАСС
