                            Огнестрельное оружие боевых пловцов

Огнестрельное оружие боевых пловцов

Еще с древних времен основным оружием ныряльщиков принято считать нож, однако врага лучше останавливать на подходе. Для этого во всем мире проводились и проводятся разработки подводного огнестрельного оружия с большой дистанцией поражения.
Представляем вам арсенал стрелкового оружия подводных бойцов.
Основной проблемой, с которыми столкнулись инженеры, стало сопротивление воды, плотность которой в 800 раз больше, чем воздуха.
Также, при ведении огня из автоматического и полуавтоматического оружия в жидкой среде, попавшая в ствол вода, приводила к скоплению пара, который очень быстро делал оружие негодным.

Именно эти два фактора показали всю важность разработки нового вида оружия, который должен был быть эффективен и незаметен как под водой, так и на суше.

                                        Подводное оружие Фрэнка Либераторе

Первым решить эту проблему при помощи простого патрона предложил Фрэнк Либераторе, создав в 1964 году свое «подводное оружие». Изобретение Либераторе представляло собой шест с установленной на конце «мортирой» с винтовочным патроном. Там же, под мортирой, располагался шип, который исполнял роль спускового крючка. При нападении акулы следовало сильно ударить её этим шипом, вследствие чего происходил выстрел.

Огнестрельное оружие боевых пловцов

Подводное оружие Фрэнка Либераторе

                                                   "Акулья сабля» Гарри Булфера

Позже, в 1987 году, соотечественник Либераторе инженер Гарри Бумфер усовершенствовал «подводное оружие» и назвал его «акулья сабля». Нельзя сказать, что его инновация была чем-то сверхъестественным. Инженер просто перенёс спусковой крючок на другой конец шеста, давая возможность стрелять в противника не только в упор, но и на расстоянии, хоть и очень маленьком.

Огнестрельное оружие боевых пловцов

«Акулья сабля» Гарри Булфера

                               Трехзарядное подводное устройство С. К. Ван Ворхеса

Следующим человеком, усовершенствовавшим «подводное оружие», стал инженер Ворхес. Его идея тоже не отличалась оригинальностью: он просто добавил к уже имеющийся системе пару дополнительных стволов.

Огнестрельное оружие боевых пловцов

Трехзарядное подводное устройство С. К. Ван Ворхеса

                                                  Подводный пистолет Р. Бара

Одной из первых таких разработок стал револьвер американского инженера Р. Барра из корпорации AAI.

Огнестрельное оружие боевых пловцов

Подводный пистолет Р. Бара

Револьвер Барра, выпущенный в 1969 году, представлял собой простой пистолет с вращающимся бойком и с шестью статичными стволами.
Основными новшествами стали пенопластовый кожух, который придавал револьверу нулевую плавучесть, не позволяя ему ни тонуть, ни всплывать, а также специальные боеприпасы.
Именно эти боеприпасы во многом определили дальнейшее развитие подводного огнестрельного оружия. Фактически каждый патрон являлся отдельным стволом, в котором помещалась игловидная пуля, выталкиваемая пыжом. Этот же пыж, после выстрела, закупоривал ствол гильзы, не давая выходить пороховым газам, тем самым не выдавал местоположения пловца.
Существует легенда, что данный револьвер применялся английскими боевыми пловцами в период конфликта на Фолклендских островах, однако это всего лишь миф, так как это оружие состояло на вооружении только бельгийских коммандос.

                                               Револьвер Ф. Стивенса

Другая модель зарубежного подводного оружия «активного» типа – револьвер Ф. Стивенса имеет вращающийся блок из 6 стволов калибра .38 (по американской системе калибров, по русской – 9,0; 9,3) и стреляет также стрелами.
Фото к сожалению найти не удалось.

                                           Реактивное ружье Ч. Ламберта

Американский же инженер Чандли Вильям Ламберт разработал в 1964 году многоствольное «Реактивное ружье с вращающимся бойком». Эта конструкция несколько напоминает предыдущую: кольцевой блок неподвижных стволов-патронов (правда, их стало уже 12), вращающийся боек, последовательно накалывающий капсюли патронов. Главное отличие — использование реактивных пуль-стрел. Оружие получилось более громоздким и массивным, поэтому конструктор снабдил его двумя рукоятками для удержания. Взведение курка-бойка и его поворот на 30° осуществляется самовзводным ударно-спусковым механизмом за счет мускульного усилия стрелка, как и в обычном револьвере. Так как это усилие довольно значительно, то спусковой крючок выполнен в виде массивной скобы, нажимают на которую сразу двумя-тремя пальцами.

Огнестрельное оружие боевых пловцов

Подводное многоствольное реактивное устройство револьверного типа Чэнли В. Ламберта

Большой размер спусковой скобы также облегчает использование оружия в толстых перчатках. Ощутимый недостаток — значительный газовый пузырь, образующийся при выстреле, демаскирующий стрелка и затрудняющий точное прицеливание для производства следующего выстрела.

Огнестрельное оружие боевых пловцов

Патрон с реактивной пулей-гарпуном.

В этой конструкции использовались снаряды «Ланседжет» (Lancejet — «реактивная острога»), созданные калифорнийской фирмой М.В.А. в рамках работ над реактивным стрелковым оружием (см.). Снаряд имел калибр 6,4 мм, длину 300 мм, стартовую массу 55,7 г, пороховой реактивный двигатель. Под такие снаряды были выполнены из алюминиевого сплава пусковые устройства длиной 456 мм — однозарядное с неснаряженной массой 0,45 кг и шестизарядное массой 0,68 кг.
Полное сгорание порохового заряда двигателя и, соответственно, достижение максимальной скорости происходило на удалении 2,4 м от дульного среза пускового устройства. Энергии снаряда хватало на пробитие 2-дюймового (50,8-мм) фанерного щита на дальности 7,5 м (глубину испытаний источники не указывают). Однако самое сильное пробивное и останавливающее действие бесполезно, если снаряд проходит мимо цели. А в случае подводного «Ланседжет», как и с остальными вариантами реактивного стрелкового оружия, кучность оказалась невысокой — на той же дальности в мишень диаметром 40 см попадала лишь половина снарядов, что не давало надежды на надежное поражение противника.

                             Многозарядные гладкоствольные подводные ружья

В США были разработаны также многозарядные гладкоствольные подводные ружья со стволами, имеющими три канала под калибр 12 мм, предназначенные для защиты пловцов от акул и других морских животных, и подводное ружье, работающее по принципу миномета. Но все эти образцы представляют интерес лишь с точки зрения анализа многообразия технических решений.

Огнестрельное оружие боевых пловцов

Специальное подводное пневматическое ружье

                                              Немецкий подводный пистолет BUW-2

В 1971 году в ФРГ фирмой AJW был разработан подводный пистолет BUW-2. Это многозарядное полуавтоматическое пусковое устройство, стреляющее активно-реактивными пулями с гидродинамической стабилизацией. Патроны размещаются в 4 стволах, которые образуют блок одноразового использования. В печати сообщалось также о наличии на вооружении зарубежных боевых пловцов универсальных пневматических пистолетов, обеспечивающих дальность стрельбы под водой до 10 м, а в воздухе - до 250 м. Боеприпасами к ним служат стальные иглы калибром 4-5 мм и длиной 30-60 мм. Причем иглы могут снабжаться ампулами с отравляющими веществами. Емкость магазина составляет 15-20 игл. Однако, анализируя характеристики пистолета, кажется очень сомнительным достижение указанных дальностей стрельбы. Даже приблизительные расчеты показывают, что такая стрельба возможна лишь при условии давления газа в канале ствола около 2000 кг/м2 и более, а для этого необходим пороховой заряд.

                      Подводная магазинная гарпунная винтовка В. Линкольна Бара

Винтовка получилось внешне схожим с рассмотренной выше конструкцией Ламберта, но принципиальным отличием является вращающийся барабан с блоком из 13 пусковых трубок с реактивными стрелами и неподвижными бойками. Оружие представляет собой по сути громоздкий револьвер. Трубки расположены в барабане следующим образом: одна — в центре, а вокруг центральной трубки двумя концентрическими окружностями расположены еще 12 (по 6 в каждом ряду). Ударников три: один центральный и по одному для каждого (внешнего и внутреннего) ряда трубок.

Огнестрельное оружие боевых пловцов

Подводная магазинная гарпунная винтовка В. Линкольна Барра

Самовзводный ударно-спусковой и фиксирующий механизмы обеспечивают последовательную стрельбу сначала из наружного кольца стволов, затем из внутреннего, и заключительный выстрел производится из центрального ствола. Каждая стрела оснащена сзади миниатюрным реактивным твердотопливным двигателем, имеющим на задней торцевой стенке капсюль, который срабатывает при ударе по нему бойка и воспламеняет пороховую шашку двигателя. Под давлением пороховых газов стрела вылетает из ствола в направлении цели. Для перезаряжания оружия барабан отделяется от корпуса, снаряжается стрелами и снова вставляется на место. Большой боезапас позволяет вести подводному бойцу довольно длительный огневой бой

Огнестрельное оружие боевых пловцов

Конструкция патрона-ствола

                                                            Немецкий пистолет P11

Оригинально подошла к разработке оружия для боевых пловцов фирма «Heckler Koch». В своем пистолете P11 она использовала сменный блок из пяти заранее снаряжаемых стволов, обеспечивающих выстрел без образования газовых пузырьков. Стволы заряжаются на заводе, перезаряжаться могут только в специальной мастерской.
Наиболее необычной частью P11 стал электронный пусковой механизм, инициирующий электрокапсюли «стволов». Электронный механизм, хорошо знакомый по целевому спортивному оружию, обеспечивает малое усилие спуска, регулируемое в широких пределах время работы. Но в условиях столь агрессивной среды, как морская вода, его надежность вызывает опасения.

Огнестрельное оружие боевых пловцов

Подводный пистолет Heckler Koch HK P11
Огнестрельное оружие боевых пловцов

По данным авторитетного издательства Jane’s пистолеты этого типа состоят на вооружении боевых пловцов таких стран как Германия, Италия, Франция, Норвегия, Великобритания, США и других.
Пистолет предназначен для ведения боевых действий под водой, где обычные пули теряют эффективность на расстоянии порядка одного метра, или даже менее, в зависимости от глубины. Поэтому для Р11 были разработаны специальные боеприпасы номинальным калибром 7.62мм, выстреливающие длинные иглообразные пули, хорошо стабилизирующиеся в воде. Боеприпасы в заводских условиях снаряжаются в пятизарядные блоки стволов, которые устанавливаются на рамку оружия с пистолетной рукояткой. После отстрела всех 5 зарядов из стволов блок стволов снимается и выбрасывается, либо сохраняется для последующего возврата на завод для перезарядки (если стрельба велась в тренировочных условиях). Воспламенение зарядов – электрическое, источник питания (две 9-вольтовых батареи) находится в герметичном отсеке в пистолетной рукоятке. Эффективная дальность стрельбы составляет до 15 метров под водой и до 30 метров – на воздухе.

Огнестрельное оружие боевых пловцов

Специальный патрон калибра 7,62-мм для пистолета P-11
Огнестрельное оружие боевых пловцов

Патрон с бронебойной пулей
Огнестрельное оружие боевых пловцов

Пуля для подводной стрельбы

Патрон для бесшумной и беспламенной стрельбы на воздухе снаряжался пулей калибра 7,62-мм с начальной скоростью полёта 190 метров в секунду. Патрон состоит из пластиковой гильзы и бронзового обтюратора с закраиной и винтовой резьбой для герметичной фиксации патрона в стволе. Патроны снаряжаются капсюлями электрического воспламенения. Известно несколько вариантов снаряжения патрона: с пулей со свинцовым сердечником и бронебойной пулей со стальным сердечником (вершинка окрашена в чёрный цвет). Патроны для стрельбы под водой снаряжаются цельнометаллической стреловидной пулей калибра 4,8-мм. Предположительно, пуля стабилизируется при помощи эффекта кавитации достигаемого сложной геометрией пули.

           Специальный подводный пистолет СПП-1 и автомат подводный специальный АПС

Особо жгучий интерес представляют советские автомат АПС (автомат подводный специальный) и неавтоматический 4-ствольный пистолет СПП-1 (специальный подводный пистолет), предназначенные для подводной стрельбы. Данные образцы были созданы более 20 лет назад, но только в начале 90-годов они были официально представлены публике. Сказать, что этот комплекс подводного оружия и боеприпасов к ним вызвал огромный интерес западных специалистов - значит не сказать ничего. Это был шок. И было от чего. Это объясняется тем, что, например, в США проблема создания подводного автомата длительное время считалась не решаемой в принципе и стояла по реальной перспективе осуществления в одном ряду с разработкой вечного двигателя и прозрачного танка (!).

Огнестрельное оружие боевых пловцов
Специальный подводный пистолет СПП-1

Огнестрельное оружие боевых пловцов
Автомат подводный специальный АПС.
Огнестрельное оружие боевых пловцов

Боеприпасы 7,62х39; 4,5х39; 5,66х39 (СССР/Россия).

Во второй половине 1960-х годов в нашей стране появились подразделения боевых пловцов: так, в 1967 году на Черноморском флоте был сформирован отряд борьбы с подводными диверсионными силами и средствами (ПДСС). Причиной тому были активизировавшиеся за рубежом работы по созданию регулярных подразделений боевых пловцов для проведения разведывательно-диверсионных операций. Свежа была память и о гибели линкора Новороссийск в Севастопольской бухте 29 октября 1955 года. И хотя предположение о диверсии выглядело (и выглядит до сих пор) наименее вероятным, сбрасывать со счетов такую опасность было нельзя. Бойцам, призванным бороться с подводными диверсантами, требовалось оружие, способное вести огонь под водой. Созданные для этой цели 5,66-мм автомат АПС и 4,5-мм пистолет СПП-1 представляют особый интерес в ряду оружия подводной стрельбы, благодаря необычным техническим решениям. Непосредственно разработкой оружия занимались супруги Елена и Владимир Симоновы (В.В. Симонов - внучатый племянник знаменитого советского оружейника С.Г. Симонова). В 1968г. было выдано задание на разработку подводного пистолета, точнее - пистолетного комплекса. ЦНИИточмаш и ТОЗ были созданы 4,5-мм патрон и пистолет, принятый на вооружение в 1971г. под обозначением СПП-1 (специальный подводный пистолет). Заметим, что параллельно с активным СПП велась разработка 7,62-мм реактивного пистолета подводной стрельбы, которой предшествовало изучение зарубежных реактивных образцов. Разработку патрона СПС (4,5x39) к СПП-1 вели П.Ф. Сазонов и О.П. Кравченко. Пуля подводного патрона выглядит несколько необычно. Это игла массой 13,2 г большого удлинения (около 25:1 -длина иглы 115 мм), именуемая в просторечии гвоздь. Гроздь вставляется в гильзу обычного промежуточного патрона с зарядом пороха. Разумеется, принимаются меры для герметизации и повышения коррозионной стойкости патрона. Носовая часть пули выполнена двухконусной и чуть притуплена Пуля такой схемы большого удлинения при высокой скорости движения в воде образует вокруг себя кавитационный пузырь (каверну), который удерживается на протяжении всего пути под водой и служит пуле стабилизатором, - уникальное решение.
СПП-1 относится к типу неавтоматических многоствольных пистолетов. Блок из четырех гладких стволов шарнирно крепится на рамке и вращается вокруг ее цапф. Для заряжания он откидывается вниз – как в «переломных» охотничьих ружьях, а запирается, опять-таки подобно ружью, на нижний крюк и защелку. Заряжание производится пачкой (обоймой) с четырьмя патронами. При отпирании блока стволов экстрактор сдвигает пачку со стреляными гильзами назад, облегчая и несколько ускоряя перезаряжание: под водой процесс перезаряжания занимает около 5 секунд.
Автомат АПС («автомат подводный специальный», не путать с «автоматическим пистолетом Стечкина») рассчитан на стрельбу специальными 5,66-мм патронами МПС и МПСТ (трассирующий) типа 5,66x39. Патрон (как и патрон для пистолета) разработан в ЦНИИточмаш Сазоновым и Кравченко на основе гильзы промежуточного патрона и также снаряжен «гвоздем». Длина «гвоздя» -120 мм, масса – 20,3-20,8 г, всего патрона – соответственно 150 мм и 27-28 г.
Ствол – гладкий. Работа автоматики основана на отводе пороховых газов через отверстие в стенке канала ствола, с длинным ходом газового поршня, имеется газовый регулятор. Запирание канала ствола – поворотом затвора. Выстрел с заднего шептала позволяет несколько компенсировать действие отдачи, что немаловажно под водой. Тем не менее кучность стрельбы подводного автомата невелика.
Спусковой механизм собран в отдельном корпусе и допускает ведение одиночного либо непрерывного огня (короткими – 3-5 выстрелов и длинными – до 10 выстрелов очередями), снабжен флажковым переводчиком-предохранителем. Питание – от отъемного коробчатого магазина на 26 патронов. Необычная форма магазина связана с большой длиной патрона и сравнительно небольшой шириной пружины подавателя. Длинная пуля породила ряд проблем в подаче патронов. Два ряда патронов в магазине разделены пластиной, верхние пули удерживаются пружинной задержкой. Внутри ствольной коробки смонтирован отсекатель патронов.

                        Китайский трехствольный подводный пистолет QSS-05

В январе 2010 г. промелькнула кое какая информация на китайском канале CCTV, о создании в Китае подводного пистолета калибра 5,8 мм

Огнестрельное оружие боевых пловцов

Вверху четырехствольный СПП-1 (СССР/Россия), внизу трехствольный QSS-05 (Китай)

                                   Китайский автомат для подводной стрельбы

Так же в том 2010 г. на китайском канале CCTV, был репортаж о создании в Китае автомата для подводной стрельбы калибра 5,8 мм

Огнестрельное оружие боевых пловцов

Автомат для подводной стрельбы

Огнестрельное оружие боевых пловцов

Китайские 5,8 мм боеприпасы для подводной стрельбы.

Сходство китайских образцов с советскими говорит о том что Китай пошел по стопам советских конструкторов и решил не играться со сложными электронными пусковыми механизмами как немцы, реактивными стрелами как американцы, а просто воссоздал аналог (я повторю ещё раз специально для любителей которые развивают бурные дискуссии о копировании китайцами всего что попало им в руки, АНАЛОГ) советского подводного пистолета и автомата.

                              Автомат двухсредный АСМ-ДТ "Морской Лев"

Чтобы расширить диапазон применения подводных автоматов на основе узлов АПС и АКС-74У была разработана схема «подводно-воздушного» автомата со сменным питанием – магазин от АПС с патронами МПС или от АК-74 со штатными 5,45-мм патронами обр. 1973 г. (7Н6). В итоге на свет появился экспериментальный амфибийный (двухсредный, подводный) автомат АСМ-ДТ "Морской Лев".

Огнестрельное оружие боевых пловцов

Экспериментальный амфибийный (двухсредный, подводный) автомат АСМ-ДТ "Морской Лев".

В конце 1990х годов сотрудники Тульского проектно-конструкторского технологического института машиностроения (ТПКТИМаш) под руководством доктора технических наук Юрия Сергеевича Данилова разработали уникальный амфибийный (двухсредный) автомат АСМ-ДТ. Данный автомат позволяет вести эффективный огонь под водой специальными боеприпасами с игловидными пулями большого удлинения (конструктивно аналогичными патронам МПС и МПСТ от автомата АПС, но отличающимися от них диаметром пуль-игл). При переходе в воздушную среду в автомат вместо магазина с подводными патронами устанавливается стандартный магазин от автомата АК-74 с патронами калибра 5,45х39мм (7Н6, 7Н10, 7Н22 и другими), что позволяет вести эффективную стрельбу по целям на суше на дальностях стрельбы и с точностью, близкой к таковым для автомата АКС-74У, и гораздо лучшими, чем у автомата АПС в воздушной среде.

Огнестрельное оружие боевых пловцов

Экспериментальный автомат АСМ-ДТ (автомат специальный многоцелевой) «Морской Лев».

Калибр: 5,45мм (5,45х39 М74 для надводной и 5,45х39 специальный для подводной стрельбы)
Тип автоматики: газоотводный, запирание поворотом затвора
Магазин: 30 патронов для надводной или 26 - для подводной стрельбы

Огнестрельное оружие боевых пловцов

Автомат АСМ-ДТ Морской Лев так и остался лишь экспериментальным оружием.
Однако Данилов Ю.С. не остановился на достигнутом и в результате на свет появился АДС (автомат двухсредный специальный). Подобно предшественнику (АСМ-ДТ), этот прототип использовал различные типы магазинов для надводной и подводной стрельбы и имел схожие с АСМ-ДТ тактико-технические характеристики, но компоновка автомата была выполнена по схеме «булл-пап».

Огнестрельное оружие боевых пловцов

Один из ранних опытных образца автомата АДС (А-91), созданный на базе автомата АСМ-ДТ, в конфигурации для стрельбы "на воздухе"

Огнестрельное оружие боевых пловцов

Один из ранних опытных образца автомата АДС(А-91), созданный на базе автомата АСМ-ДТ, в конфигурации для стрельбы под водой.

Огнестрельное оружие боевых пловцов

Не известно, как бы сложилась судьба, по моему мнению прекрасных образцов инженерной мысли АСМ-ДТ и АДС (он же А-91), какой образец был бы принят на вооружение, если бы не новая усовершенствованная модель автомата АДС, разработанного Юрием Сергеевичем Даниловым под новый подводный патрон 5,45х39 ПСП

Огнестрельное оружие боевых пловцов

Принципиальная схема боеприпаса 5,45х39 ПСП автомата АДС.

Именно разработка данного боеприпаса позволила значительно упростить конструкцию двухсредного автомата

Огнестрельное оружие боевых пловцов

Первые варианты модернизированного АДС под патрон ПСП

Новый «подводный» патрон имел те же внешние габариты, что и штатный патрон 5,45х39мм. Новый патрон, получивший название ПСП, был снабжен пулей с ведущими поясками длиной 53 мм, которая утоплена в гильзу на большую часть своей длины. Это позволило сохранить общие габариты нового патрона в размерах штатного наземного и обеспечить при этом форму пули, пригодную для использования в водной среде. ПСП комплектуется твердосплавной (фактически - бронебойной) пулей массой 16 грамм, имеющей начальную скорость (в воздушной среде) порядка 330 м/с. В водной среде стабилизация пули и уменьшение сопротивления окружающей жидкости осуществляется посредством кавитационной полости, создаваемой вокруг пули при движении за счет плоской площадки в носовой части пули. Эффективная дальность стрельбы патроном ПСП под водой составляет примерно 25 метров на глубине 5 метров и до 18 метров на глубине погружения 20 метров. Для обучения и тренировоктакже разработан учебный подводный патрон ПСП-У, имеющий бронзовую пулю массой 8 грамм, с меньшей эффективной дальностью стрельбы и меньшей пробиваемостью. При стрельбе под водой патрон ПСП превосходит 5.6мм патроны МПС от автомата АПС по боевой эффективности. В силу стандартных габаритов, патроны 5.45 ПСП и ПСП-У могут применяться из обычных стандартных магазинов от автоматов АК-74.

Окончательный вариант:

Огнестрельное оружие боевых пловцов
Огнестрельное оружие боевых пловцов
Огнестрельное оружие боевых пловцов
Огнестрельное оружие боевых пловцов
Огнестрельное оружие боевых пловцов
Огнестрельное оружие боевых пловцов

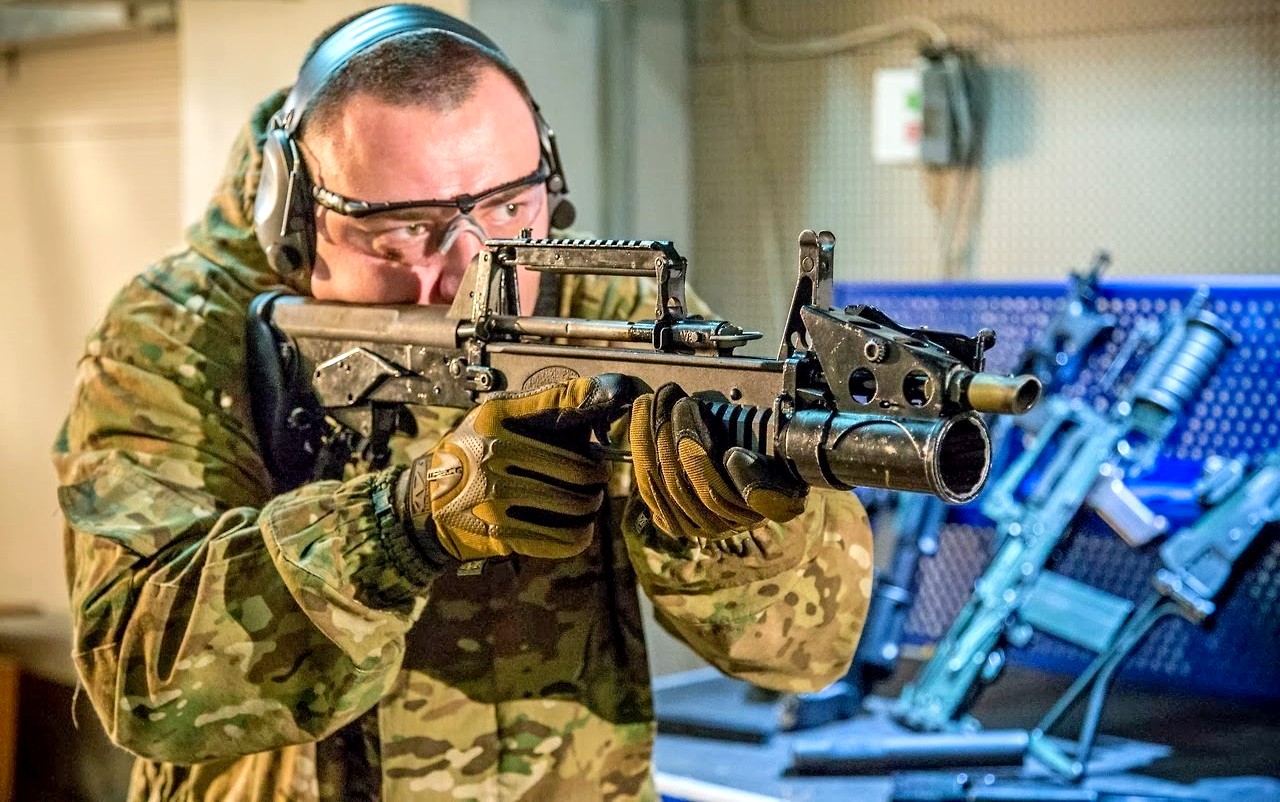

Автоматно - гранатомётный комплекс АДС

                                                                                                                Автор Александр Иванов
